八种架构设计模式及其优缺点概述(中)

在上篇文章中,介绍了八种架构设计模式中的两种,既:单库单应用模式、内容分发模式,没有读过的同学请手动微信关注“码农原创”公众号,在历史消息中寻找。接下来继续介绍三种架构模式,分别是:查询分离模式、微服务模式、多级缓存模式。

在上篇文章中,介绍了八种架构设计模式中的两种,既:单库单应用模式、内容分发模式,没有读过的同学请手动微信关注“码农原创”公众号,在历史消息中寻找。接下来继续介绍三种架构模式,分别是:查询分离模式、微服务模式、多级缓存模式。




1. 查询分离模式

        这种模式主要解决单机数据库压力过大,从而导致业务缓慢甚至超时,查询响应时间变长的问题,也包括需要大量数据库服务器计算资源的查询请求。这个可以说是单库单应用模式的升级版本,也是技术架构迭代演进过程中的必经之路。

        这种模式的一般设计见下图:

        如上图所示,这种模式较单库单应用模式与内容分发模式多了几个部分,一个是业务数据库的主从分离,一个是引入了ES,为什么要这样?都解决了哪些痛点,下面具体结合业务需求场景进行叙述。


场景一:全文关键词检索


        我想这个需求,绝大多数应用都会有,如果使用传统的数据库技术,大部分可能都会使用like这种SQL语句,高级一点可能是先分词,然后通过分词index相关的记录。SQL语句的性能问题与全表扫描机制导致了非常严重的性能问题,现在基本上很少见到。

        这里的ES是ElasticSearch的缩写,是一种查询引擎,类似的还有Solr等,都差不多的技术,ES较Solr配置简单、使用方便,所以这里选用了它。另外,ES支持横向扩展,理论上没有性能的瓶颈。同时,还支持各种插件、自定义分词器等,可扩展性较强。在这里,使用ES不仅可以替代数据库完成全文检索功能,还可以实现诸如分页、排序、分组、分面等功能。具体的,请同学们自行学习之。那怎么使用呢?一个一般的流程是这样的:


  1. 服务端把一条业务数据落库

  2. 服务端异步把该条数据发送到ES

  3. ES把该条记录按照规则、配置放入自己的索引库

  4. 客户端查询的时候,由服务端把这个请求发送到ES,得到数据后,根据需求拼装、组合数据,返回给客户端


实际中怎么用,还请同学们根据实际情况做组合、取舍。


场景二:大量的普通查询


        这个场景是指我们的业务中的大部分辅助性的查询,如:取钱的时候先查询一下余额,根据用户的ID查询用户的记录,取得该用户最新的一条取钱记录等。我们肯定是要天天要用的,而且用的还非常多。同时呢,我们的写入请求也是非常多的,导致大量的写入、查询操作压向同一数据库,然后,数据库挂了,系统挂了,领导生气了,被开除了,还不起房贷了,露宿街头了,老婆跟别人跑了,......



        不敢想,所以要求我们必须分散数据库的压力,一个业界较成熟的方案就是数据库的读写分离,写的时候入主库,读的时候读从库。这样就把压力分散到不同的数据库了,如果一个读库性能不行,扛不住的话,可以一主多从,横向扩展。可谓是一剂良药啊!那怎么使用呢?一个一般的流程是这样的:


  1. 服务端把一条业务数据落库

  2. 数据库同步或异步或半同步把该条数据复制到从库

  3. 服务端读数据的时候直接去从库读相应的数据


        比较简单吧,一些聪明的、爱思考的、上进的同学可能发现问题了,也包括上面介绍的场景一,就是延迟问题,如:数据还没有到从库,我就马上读,那么是读不到的,会发生问题的。

        对于这个问题,各家公司解决的思路不一样,方法不尽相同。一个普遍的解决方案是:读不到就读主库,当然这么说也是有前提条件的,但具体的方案这里就不一一展开了,我可能会在接下来的分享中详解各种方案。

        另外,关于数据库的复制模式,还请同学们自行学习,太多了,这里说不清。该总结一下这种模式的优缺点的了,如下:


        优点:减少数据库的压力,理论上提供无限高的读性能,间接提高业务(写)的性能,专用的查询、索引、全文(分词)解决方案。

        缺点:数据延迟,数据一致性的保证。



2. 微服务模式

        上面的模式看似不错,解决了性能问题,我可以不用露宿街头了、老婆还是我的,哈哈。但是

        软件系统天生的复杂性决定了,除了性能,还有其他诸如高可用、健壮性等大量问题等待我们解决,再加上各个部门间的撕逼、扯皮,更让我们码农雪上加霜,所以

        继续吧......


        微服务模式可以说是最近的热点,花花绿绿、大大小小、国内国外的公司都在鼓吹,实践这个模式,可是大部分都没有弄清楚为什么要这么做,也并不知道这么做有什么好处、坏处,在这里,我将以我自己的亲身实践说一下我对这个模式的看法,不喜勿喷!随着业务与人员的增加,遇到了如下的问题:


  1. 单机数据库写请求量大量增加,导致数据库压力变大

  2. 数据库一旦挂了,那么整个业务都挂了

  3. 业务代码越来越多,都在一个GIT里,越来越难以维护

  4. 代码腐化严重、臭味越来越浓

  5. 上线越来越频繁,经常是一个小功能的修改,就要整个大项目要重新编译

  6. 部门越来越多,该哪个部门改动大项目中的哪个东西,撕逼的厉害

  7. 其他一些外围系统直接连接数据库,导致一旦数据库结构发生变化,所有的相关系统都要通知,甚至对修改不敏感的系统也要通知

  8. 每个应用服务器需要开通所有的权限、网络、FTP、各种各样的,因为每个服务器部署的应用都是一样的

  9. 作为架构师,我已经失去了对这个系统的把控......

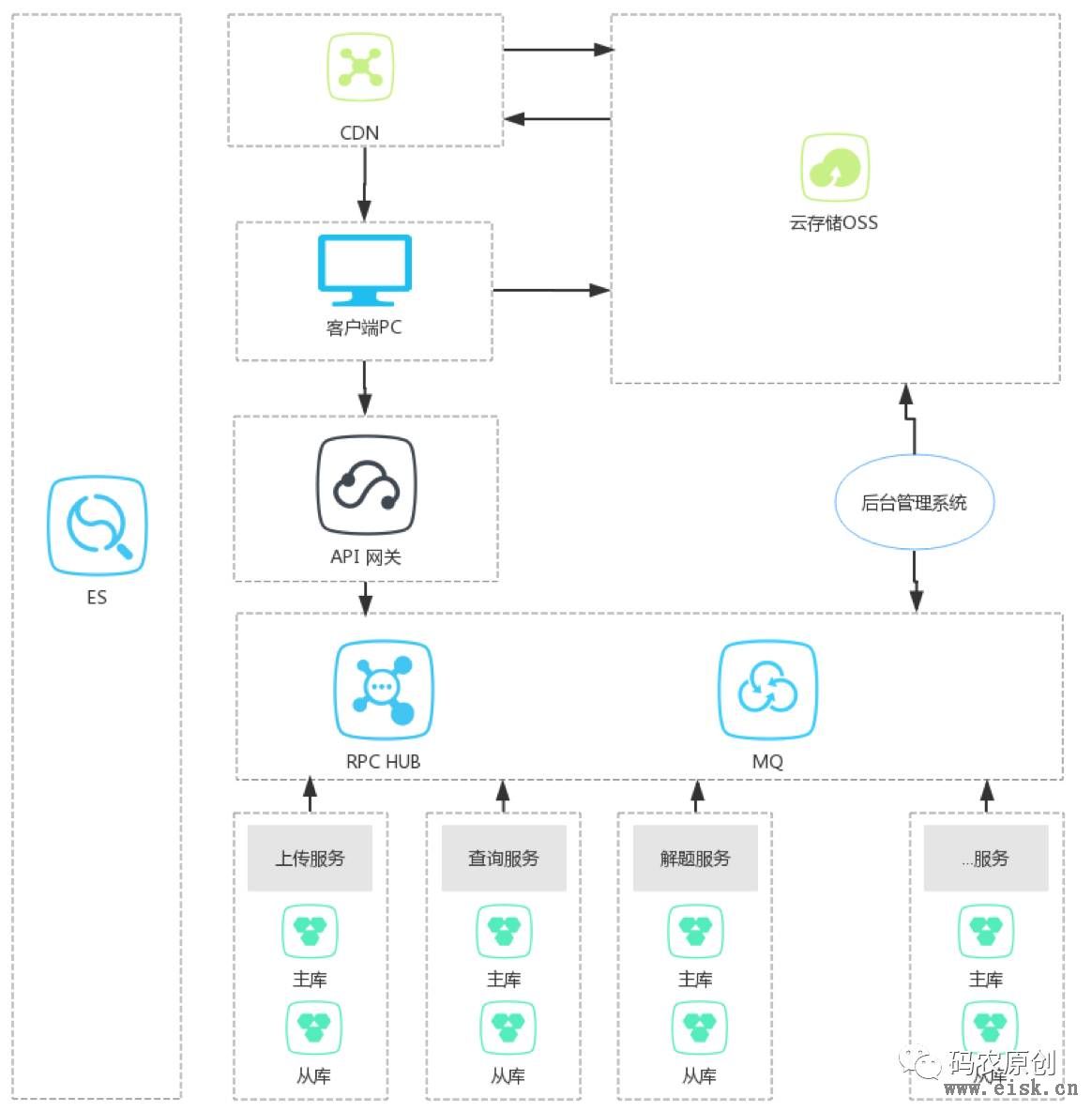

为了解决上述问题,我司使用了微服务模式,这种模式的一般设计见下图:


        如上图所示,我把业务分块,做了垂直切分,切成一个个独立的系统,每个系统各自衍化,有自己的库、缓存、ES等辅助系统,系统之间的实时交互通过RPC,异步交互通过MQ,通过这种组合,共同完成整个系统功能

        那么,这么做是否真的解决上述问题了呢?不玩虚的,一个个来说。对于问题一,由于拆分成了多个子系统,系统的压力被分散了,而各个子系统都有自己的数据库实例,所以数据库的压力变小。

        对于问题二,一个子系统A的数据库挂了,只是影响到系统A和使用系统A的那些功能,不会所有的功能不可用,从而解决一个数据库挂了,导致所有功能不可用的问题。

        问题三、四,也因为拆分得到了解决,各个子系统有自己独立的GIT代码库,不会相互影响。通用的模块可通过库、服务、平台的形式解决。

        问题五,子系统A发生改变,需要上线,那么我只需要编译A,然后上线就可以了,不需要其他系统做同样的事情。

        问题六,顺应了康威定律,我部门该干什么事、输出什么,也通过服务的形式暴露出来,我部只管把我部的职责、软件功能做好就可以。

        问题七,所有需要我部数据的需求,都通过接口的形式发布出去,客户通过接口获取数据,从而屏蔽了底层数据库结构,甚至数据来源,我部只需保证我部的接口契约没有发生变化即可,新的需求增加新的接口,不会影响老的接口。

        问题八,不同的子系统需要不同的权限,这个问题也优雅的解决了。

        问题九,暂时控制住了复杂性,我只需控制好大的方面,定义好系统边界、接口、大的流程,然后再分而治之、逐个击破、合纵连横。



        目前来说,所有问题得到解决!bingo!

        但是,还有许多其他的副作用会随之产生,如RPC、MQ的超高稳定性、超高性能,网络延迟,数据一致性等问题,这里就不展开来讲了,太多了,一本书都讲不完。


        另外,对于这个模式来说,最难把握的是,切记不要切分过细,我见过一个功能一个子系统,上百个方法分成上百个子系统的,真的是太过度了。实践中,一个较为可行的方法是:能不分就不分,除非有非常必要的理由!


        优点:相对高性能,可扩展性强,高可用,适合于中等以上规模公司架构。

        缺点:复杂、度不好把握。指不仅需要一个能在高层把控大方向、大流程、总体技术的人,还需要能够针对各个子系统有针对性的开发。把握不好度或者滥用的话,这个模式适得其反!



3.多级缓存模式

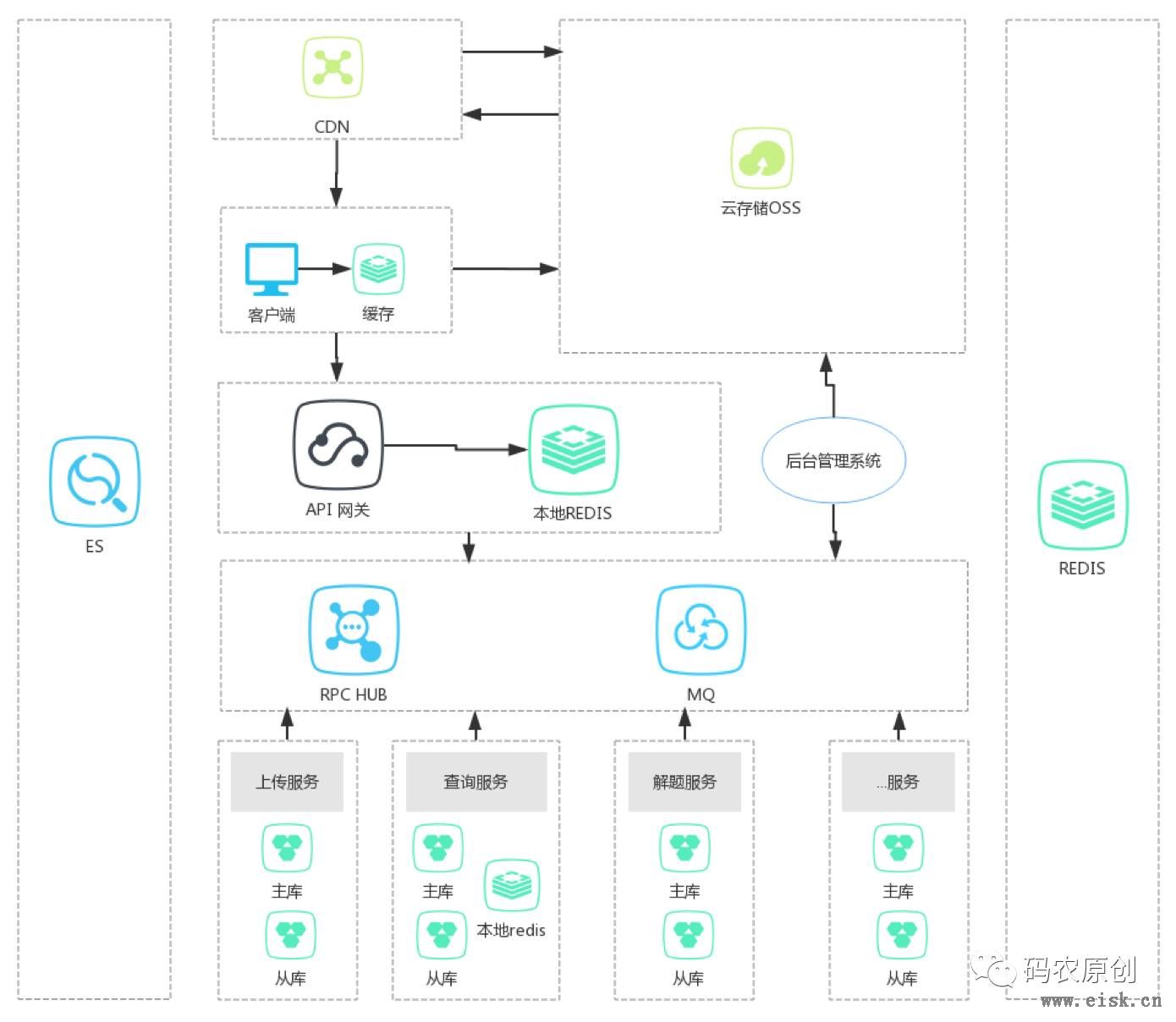

        这个模式可以说是应对超高查询压力的一种普遍采用的策略,基本的思想就是在所有链路的地方,能加缓存就加缓存,如下图所示:

        如上图所示,一般在三个地方加入缓存,一个是客户端处,一个是API网关处,一个是具体的后端业务处,下面分别介绍。


        客户端处缓存:这个地方加缓存可以说是效果最好的---无延迟。因为不用经过长长的网络链条去后端业务处获取数据,从而导致加载时间过长,客户流失等损失。虽然有CDN的支持,但是从客户端到CDN还是有网络延迟的,虽然不大。具体的技术依据不同的客户端而定,对于WEB来讲,有浏览器本地缓存、Cookie、Storage、缓存策略等技术;对于APP来讲,有本地数据库、本地文件、本地内存、进程内缓存支持。以上提到的各种技术有兴趣的同学可以继续展开来学习。如果客户端缓存没有命中,那么就会去后端业务拿数据,一般来讲,都会有个API网关,在这里加缓存也是非常有必要的。

        API网关处缓存:这个地方加缓存的好处是不用把请求发送到后方,直接在这里就处理了,然后返回给请求者。常见的技术,如http请求,API网关用的基本都是nginx,可以使用nginx本身的缓存模块,也可以使用Lua+Redis技术定制化。其他的也都大同小异。

        后端业务处:这个我想就不用多说了,大家应该差不多都知道,什么Redis,Memcache,Jvm内等等,不熬述了。


        实践中,要结合具体的实际情况,综合利用各级缓存技术,使得各种请求最大程度的在到达后端业务之前就被解决掉,从而减少后端服务压力、减少占用带宽、增强用户体验。至于是否只有这三个地方加缓存,我觉得要活学活用,心法比剑法重要!总结一下这个模式的优缺点:


        优点:抗住大量读请求,减少后端压力。

        缺点:数据一致性问题较突出,容易发生雪崩,即:如果客户端缓存失效、API网关缓存失效,那么所有的大量请求瞬间压向后端业务系统,后果可想而知。


本次分享的中篇到此结束,接下来的下篇将介绍最后三种模式:分库分表模式弹性伸缩模式多机房模式,相对来讲技术含量更高,敬请期待!
